Termékparaméterek
| Tétel | Specifikáció |
|---|---|
| Anyag | Szénacél, rozsdamentes acél, sárgaréz |
| Mérettartomány | 1/4" – 3" |
| Nyomásértékelés | Akár 5000 PSI |
| Forgás | 360 fokos folyamatos vagy korlátozott szög |
| MOQ | 10 db |
leírás
A CNC megmunkálású forgócsuklók lehetővé teszik a forgást és oszcillációt a folyadéktovábbító vezetékekben, miközben megtartják a szivárgásmentes -tömítést -, ez a megoldás, ha a tömlőknek vagy kábeleknek csavarodás és meghajlás nélkül kell forogniuk. A kotrógépek hidraulikus rendszerei, a forgó szerszámfejek a megmunkáló központokban és a hegesztőberendezések tápvezetékei mind a forgócsuklóktól függenek.
A szénacél megfelel a legtöbb ipari hidraulikus alkalmazásnak. A rozsdamentes acél ellenáll a korrozív közegeknek, a tengeri környezetnek és a nagy{1}}tisztaságú alkalmazásoknak. A sárgaréz gyakori a pneumatikus rendszerekben és az alacsonyabb-nyomású folyadékszállításban.

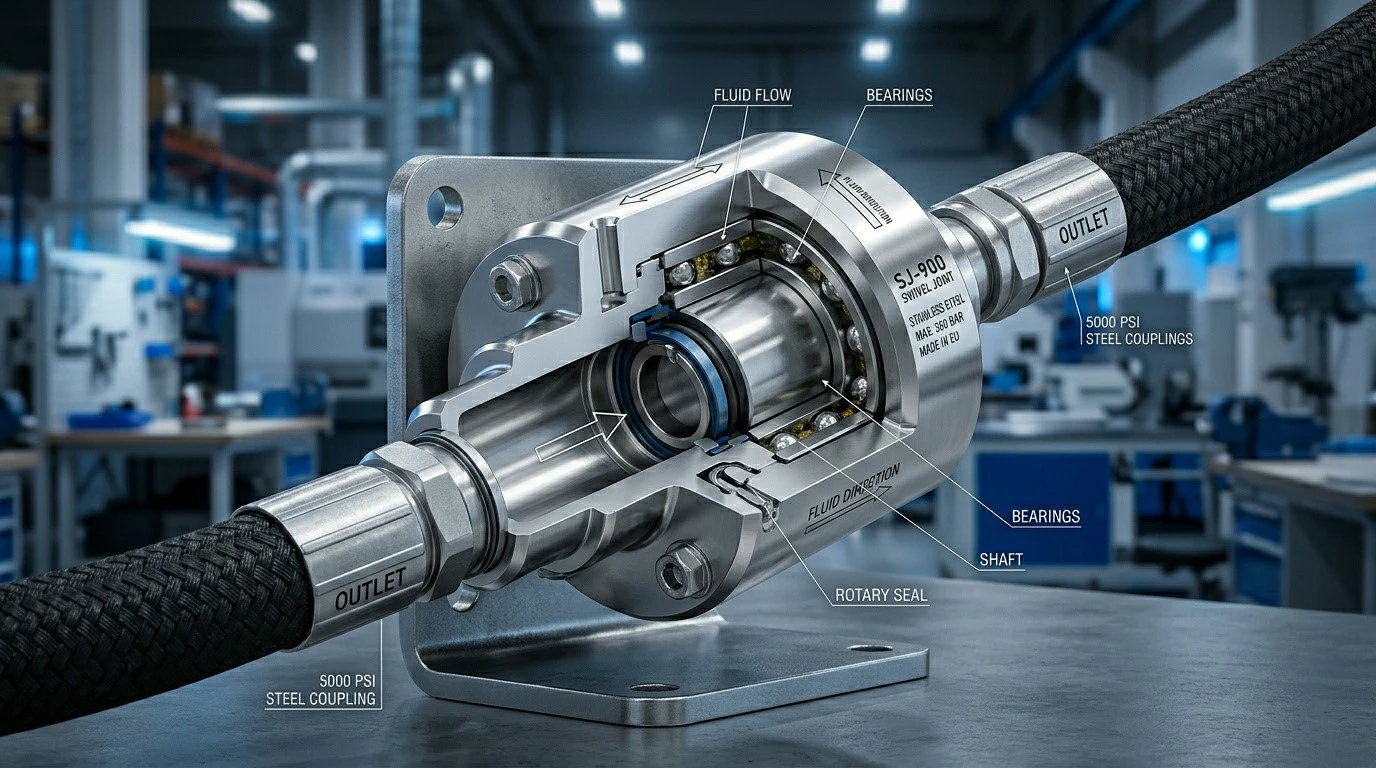

A forgó tömítés a kritikus alkatrész -, amely fenntartja a tömítést nyomás alatt, miközben lehetővé teszi a szabad forgást, pattanás vagy idő előtti kopás nélkül. A modern tömítőanyagok és a precíziós megmunkálás olyan forgócsuklókat hoz létre, amelyek több millió forgási cikluson át tartanak.

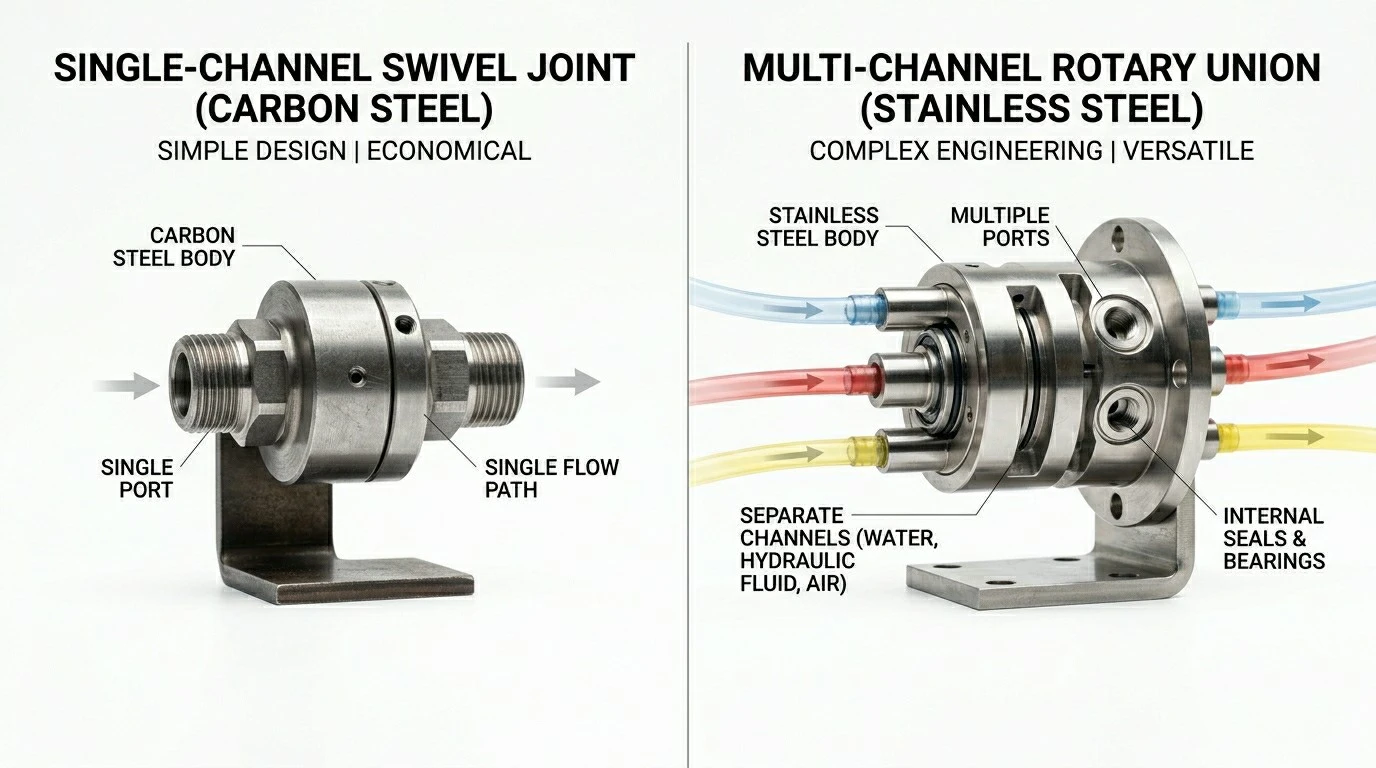

Swivel Joint vs. Rotary Union
GYIK
Q1: MOQ?
A1: 10 darab.
Q2: Mérettartomány?
A2: 1/4" - 3" átmérő.
Q3: Nyomásértékek?
A3: Akár 5000 PSI mérettől és anyagtól függően.
4. kérdés: Forgatási képesség?
A4: 360 fokos folyamatos forgási szabvány. Korlátozott szögkonfigurációk állnak rendelkezésre.
5. kérdés: Egyéni konfigurációk?
A5: Igen. Speciális szögek, port konfigurációk, elforgatási határok, rögzítési jellemzők.
6. kérdés: Anyagok?
A6: Szénacél, rozsdamentes acél, sárgaréz.
A minőség nem alku tárgya a precíziós gyártásban{0}}. Minden alkatrész szigorú ellenőrzésen esik át a gyártás minden szakaszában.
- ISO 9001:2015- Tanúsított minőségirányítási rendszer, amely magában foglalja a tervezést, a megmunkálást és az ellenőrzést
- CMM ellenőrzés- Koordináta mérés összetett geometriák és szűk tűrések esetén
- Felületi érdesség mérése- Ra, Rz és Rt diagramok minden ellenőrzési jelentéssel együtt
- Passziválás / Elektropolírozás- ASTM A967 korrózióállósági eljárások
- Anyagkövethetőség- Hőszám követése a nyersanyagtól a kész alkatrészig
- Első cikkvizsgálat (FAI)- A teljes dimenziós jelentés minden új megrendeléshez mellékelve
A nyersanyagtól a késztermékig minden lépést ellenőrzött és dokumentált:
- Anyagellenőrzés- Bejövő anyagvizsgálat malombizonyítványokkal
- Durva megmunkálás- CNC esztergálás/marás közel-háló alakra
- Hőkezelés- Edzés, lágyítás vagy felületkezelés szükség szerint
- Befejező megmunkálás- CNC-simítás, csiszolás vagy precíziós megmunkálás
- Felületkezelés- Bevonatolás, eloxálás, polírozás vagy bevonat az előírás szerint
- Ellenőrzés és tesztelés- Méretellenőrzés, keménység- és felületmérés
- Tisztítás és csomagolás- Zsírtalanítás, rozsdamegelőzés és védőcsomagolás
